核电站、变电站、水电站、水库大坝安全远程监控系统

系统概述

      我国的核电工业科技发展带动了各个行业的发展，核转变成电，把能源源源不断的送到各个地方，国家同时加大了核电站的建设，安全问题也提高到了一新的高度，随着电力系统改造和自动化建设不断发展完善，电网企业大多已经实现了对远程变电站/电网发电机组的遥测、遥信、遥控、遥调，即“四遥”功能。当前，各企业为了提高劳动生产率，增加经济效益，开始对电力生产实现无人值守或者远程遥控操作。网络视频监控系统作为“五遥”是对“四遥”的补充和完善，越来越广泛地被电力用户应用到电力生产管理调度之中。无人值守变电站管理模式的推广，变电站巡检制度的建立，在巡检中心、集控中心（集控站）等相关部门通过现有的电力通信网对所属变电站实现远程实时图像监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性和可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。

本系统是一种基于红外夜视监控和全天候透雾摄像的电力变电站监控系统。它可以实现对变电站区域内场景情况的远程监视、监听及喊话；监视变电站内变压器、断路器等重要运行设备的外观运行状态；监视变电站内CT、PT、电缆接头和绝缘子等高压设备的外观状态；监视变电站内隔离开关和接地刀闸的分合状态；监视变电站内其他充油设备、易燃设备的外观状态；监视变电站内主要室内环境（主控室、高压室、电容器室、独立通信室等）的情况；实现变电站站内关键部位防火、防盗自动监视，可进行周边报警联动。

系统设计需求分析

主要依据电力行业对电力远程监控系统的需求，以及本公司在电力系统多次应用过程中实际经验，电力远程监控系统招标文件技术部分中所提出的整体建设目标、系统功能、技术性能指标等，在设计时着重参考《工业电视系统工程设计规范》、《广电集团电力系统技术标准》等标准。

解决方案以满足实际应用为出发点，在视频传输控制方面尽量利用电站现有的通讯网络以求最大程度降低系统造价。

我们根据XXX核电站的工地实际环境，将客户端分层实施管理，每个监控端需要看到整个工地的施工情况，我们根据这个要求，前端把前端数据采集设备和联动报警设备及数字图像编码器安装在制高点，通过数字监控的方式将现场的图像视频实时地传输到监控中心的大屏幕监控显示器上，每个分控室安装一个客户端，分控室可以通过权限管理控制前端云台护罩，来监控整个现场。并可以通过远程接入，由笔记本或者电脑来查看现场情况，随时处理现场的突发事件。

电站重点监控分析：

Ø 变电站内各类设备（如：主控室控制屏显示、仪表读数、开关室设备、主变压器和各主变风扇运行、电容器室等）运行情况；

Ø 实时监视变电站大门口和主要通道；

Ø 实时接收周界和室内红外报警信号；

Ø 实时监测变压器油位和火灾报警；

Ø 监控取证，视频监视图像可作为对事故取证的一种有效手段，帮助技术人员查看事故发生时变电站的状况，从而尽可能地找到事故发生的原因；

Ø 现场操作指示变电站的各种操作要严格遵守操作规程，但是各种操作也比较繁琐，因此必须要有相应的保证措施──一般都采用系统的"五防"闭锁结合操作人员使用"五防"钥匙的方法来达到这一目的。在该监控系统安装运行后，可以利用远程实时监视功能，由调度中心的值班人员对远方变电站操作人员进行操作指导，如果发现不正确的操作，可以通过电话、手机及时提醒操作人员，从而确保操作的万无一失。另外，也可以发现一些在施工现场不容易观察的遗留工作物品，这时可以利用我们的监控摄像机来发现这些遗留物品，从而消除安全隐患；

Ø 安防监控这里说的安防监控是指防火、防盗。系统通过分布在变电站的各种传感器，如烟感传感器、红外微波探头、门禁传感器等，接收并及时地将报警信号传送给调度中心，以做出相应处理。

系统结构组成

系统由前端数据采集设备、图像信号编码器数据传输设备、监控平台指挥调度四部分组成。

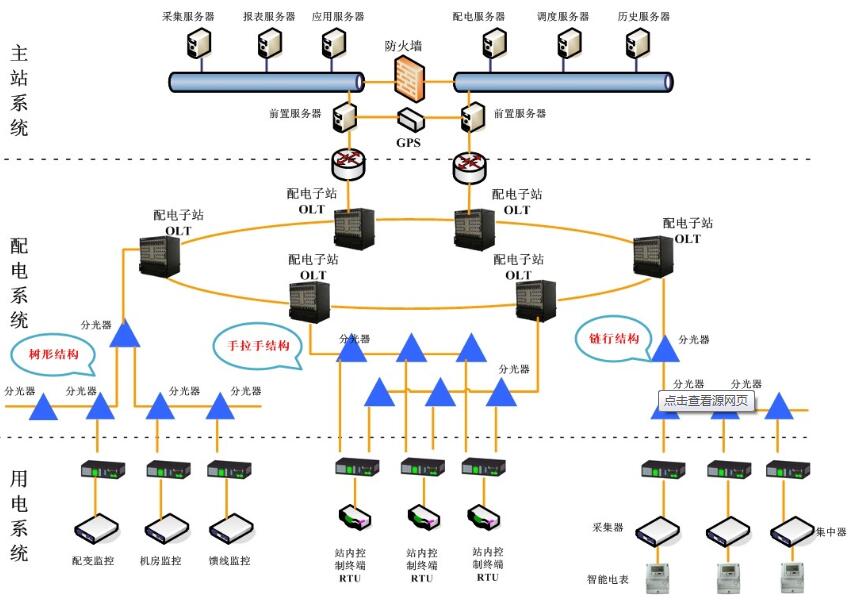

系统拓扑图

注：详细方案请与公司项目部联系。
