铁路运行安全昼夜监控系统方案

铁路运行安全昼夜监控系统

          随着系统信息化改革的不断深入,网络技术已经广泛的应用在铁路系统日常生产和管理之中。目前,铁路系统作为国家重要的运输部门,其日常的稳定运行决定了国民生产、生活的正常运转,加之,铁路系统部门众多、地点分散,现场环境复杂,成为日常维护工作的主要障碍。

在铁路系统内部推行远程网络视频监控系统,将能极大的解决上述矛盾。远程网络视频监控系统采用嵌入式WEB服务器技术,操作员和各部门领导可利用铁路系统现有的计算机网络和办公电脑,在调度中心或者当地机务段实现对全部监控现场或者当地的道口,车站和铁路沿线环境的监控,大大减轻日常人员巡视的工作量,便于及时发现危险隐患,保障安全生产。

需求分析:

Ø 利用铁路现有的网络条件,针对铁路监控点分散、难以管理的特点,铁路网络视频监控系统具体所要实现的功能有:

Ø 集中对车站广场、候车大厅及旅客通道等人员稠密处,通过监控系统多屏显示功能,同时监控多现场的安全情况。

Ø 铁路货场范围较广,需要随时监控货场安全保卫情况。

Ø 利用专有通信线路,对铁路沿线的无人值守变电站和照明等重要配电设备集中监控,及时了解设备运行情况。

Ø 随时监控重要道口、路口的人流、车流情况,保证车辆安全运行。

Ø 利用电子地图功能,以静态图像显示来全面直观地反映铁路沿线的运营状况具有电视墙功能,将需要的视频信号、数字信号、模拟信号动态显示系统能根据沿途气象信息报警信号,及时作出行车速度限制系统连接,对出现的紧急状况如泥石流、洪水、交通意外等及时做出反应。

系统组成

采用基于嵌入式WEB服务器为核心的远程网络视频监控系统,在组网方式上与传统的模拟监控和基于PC平台的监控方式有极大的不同,整套监控系统主要由三个互相衔接的部分组成:现场设备(或简称分站设备)、通道传输设备和调度/集控站、调度中心监控终端(或简称主站设备)。现分别加以介绍。

1、分站设备

主要由前端设备和网络视频编解码器组成。前端设备,如监控摄象机(彩色或黑白、固定或活动云台、定焦或变焦)、镜头、各类报警输入/输出装置与传统工业电视所使用的设备完全一致。因此分站设备的核心是网络视频编解码器和镜头、摄像机。本系统采用嵌入式的操作系统,这种设备可以将摄象机的接入和控制、图象的数字化、压缩编码、网络传输全部集成在一个设备中,安装、调试极为方便。同时,由于这种设备可通过网络远程设置和管理,无须现场日常维护。在实际的安装使用中,该系统的实时性、稳定性、可靠性较微机平台大为提高,并且日常维护工作量相当小,非常适合无人值守的环境。远程网络视频监控系统安装了视频服务器之后,完全可取代视频矩阵的作用,不仅设备安装调试简便,更重要的是,能支持网络中多个用户同时观看或控制所有的监控现场,这对于监控工作有更加重要的意义。

2、通道传输设备

这部分设备要根据通信通道选取。目前,主要有数字专线(有线或无线)、ISDN、网络(有线或无线)三种。要取得比较满意的图象质量,通道带宽建议在384Kbps以上。

3、主站设备

主站设备主要实现对登录用户、分站设备的集中管理和视频图象解压,存储等功能。 简单的主站由一个或数个监控终端组成,它们往往以分时形式完成一对一或一对多的视频监控任务。如果需要实现报警、录象等监控任务,主站设备可添加报警数据库服务器、数字录象数据库服务器以及多个监控终端和大量的辅助监控终端。这样,用户只需要在铁路局调度中心,建立了一个视频系统服务器。局领导、总工和相关处室可利用现有的办公电脑建立分控终端。在调度所和集控站也可方便地建立了数个监控终端。这些监控终端不用铺设专门微机和铺设视频/控制电缆,利用IE浏览器就可在办公室内监控辖区内的车站,道口和营业厅等不同地点,通过视频系统服务器完成用户管理;机务段、摄象机分组;遥控优先级设置和调度;视频图象的存储、检索和回放等功能。系统提供的电子地图模块,随监控中心服务器软件一起运行,在网上任意客户端用IE浏览器即可观看图像,可方便的察看各监控现场,直观的显示各级地图;值得一题的是,本套视频系统采用了WEB技术和标准,可与企业MIS系统等其它系统兼容,成为企业内部信息管理的一个重要的组成部分。

中心服务器可将视频流传输到中心的电视墙上,值班人员可清楚直观的监控到各分站传输的视频,及时做出决策。本系统还可与GIS系统完美融合,以便将各种地理环境变化造成的影响减少到最小程度。

4、系统功能

实时对机房重点部位24小时视频监控,可数字录像供事后调用。系统可以连接大量报警设备,例如门磁,红外,烟感,玻璃破碎器等,一但捕获到异常信号,系统能自动报警,上传报警信息并进行本地及远程数字录像。

在系统中可以加入门禁接口,可以将门禁系统无缝接入,加强对机房进出人员的管理。 通过音视频监控使机房管理人员能够随时随地看到机房设备和现场工作人员的工作情况,还可以当地的人员对话,加强机房管理的互动性。

结合当地的配电系统,如一级配电,二级配电,UPS和防雷器等,工作人员可以随时随地得到机房的电力供应情况。

在系统中结合大量专业的环境监测设备,及时反应空调系统,温湿度,新风机和漏水监测等机房环境保障设备的数据。

系统能对所有设备设置报警上下限,任何设备数据超出这个范围,系统能够产生报警信。并能在一定范围联动设备,例如录像,后备发电机,喷淋,新风机等。

监控系统应具有友好的人机对话界面和汉字支持能力;故障告警应有明显的声光电形式。

系统特点

1.数字化:随着科学技术的不断提高,数字产品以其强大的功能、灵活的操作性和网络服务器、远程管理等全方面功能于一身。

2.全网络化:通过WAN网络,网络视频服务器可传输高质量的图象、声音、控制信号,非常方便的供管理者随时随地调看任意路图象和对讲。

3.完美的数字技术和模拟设备相结合。

4.可靠性:采用性能可靠、互相兼容的设备组成系统,确保系统长期可靠的运行。

5.灵活实用性:整个系统的设计贯彻以用户需求为准则,面向用户,非常的人性化,操作方便实用性强

6.可扩展性:所选器材均具有较强的兼容性和可扩展性,便于系统的充实完善和升级。

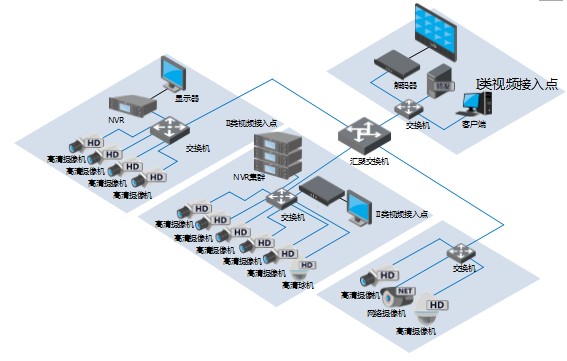

五、系统拓朴图:


                                                          注:详细方案请与公司项目部联系
