超远距离监控镜头技术原理是如何实现

      随着我国超远距离监控行业的发展，红光达技术在远距离高清中的地位与作用也与日俱增。高清闭路监控电视(简称CCTV)系统作为一种安保技术，在森林防火、边海防监控、森林防火系统，高空瞭望监控，海域动态监控，航道监控，航道监控，边海防监控，远距离监控，激光夜视，城市高空监控等场所越来越发挥着它的重要作用，为了让CCTV技术在远距离行业中发挥更好的作用，在每项闭路电视监控工程中，如何正确选择摄像机镜头，对于经济指标与技术性能都是十分重要的。

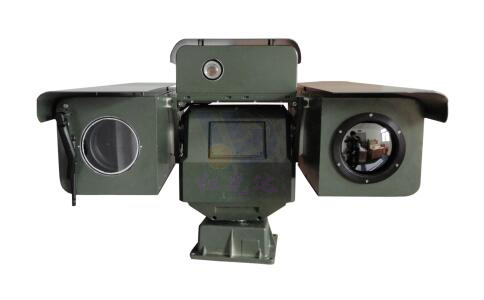

推荐设备：
        产品类别：HGD-SJR 系列
        探测距离：白天：1-12公里， 激光： 1-4公里，热成像：1-7公里
        产品特点：稳定性高、安装、维护、操作简单

镜头的分类
  根据民用建筑的应用场合镜头的种类大致可分为：
   1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；
   2、标准镜头：视角在30度左右，一般用于走道及小区周界等场所；

   3、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
   4、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；（景深）

镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：
   1、 监控现场的大小；
   2、 被摄物体的大小；
   3、 物距；
   4、 焦距；
   5、 CCD靶面尺寸 。
   前4点可由现场测量并通过计算来确定镜头的焦距标准，
其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F为镜头焦距。那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3;与1/2; CCD摄像机中获取同样的视角，1/3; CCD摄像机镜头焦距必须缩短；相反如果在1/3; CCD与1/2; CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3; CCD摄像机视角将比1/2; CCD摄像机明显地减小，同时1/3; CCD摄像机的图像在监视器上将比1/2; CCD的图像放大，产生了使用长焦距镜头的效果。
    另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。原因是：如1/2; CCD摄像机采用1/3;镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。手动光圈及自动光圈的选择
镜头光圈分手动和自动两种。以往由于摄像机的使用在室外或其它特殊场合等缘故，所以较多选用自动光圈镜头。在目前的监控工程中，由于智能建筑大量使用CCTV系统，室内监控点占较高的比例。而许多工程商在做工程设备报价时，也同样喜欢采用自动光圈镜头。虽然自动光圈镜头对监控点的光线变化适应性较强，但其价格也明显高于相同焦距的手动定焦镜头。而现在大多数的摄像机都有电子快门，室内的光源也较为稳定，因此，智能建筑项目中大量采用自动光圈镜头没有太大的必要；另一方面，现在市场上用的自动光圈镜头分为二大类：a.电源驱动自动光圈镜头；b.视频驱动自动光圈镜头。电源驱动自动光圈镜头是通过四根线控制镜头的，其中两根为DC12V或DC24V电源来驱动镜头中的马达，另两根控制线通过镜头内的光感应点感应外部光源的照度来控制光圈的大小；视频驱动自动光圈镜头则是通过三根线来控制镜头的，其中一根为视频触发信号来起动光圈，并控制光圈大小，另二根为DC12V或DC24V电源线驱动电机马达。目前市场上大多黑白或彩色摄像机虽然有自动光圈镜头接口，但除了少数可以兼容二种镜头以外，大多数摄像机不能兼容，只能使用电源驱动自动光圈镜头或视频驱动自动光圈镜头。如果在使用中当一些摄像机损坏时，新购入的摄像机就有与原来的自动光圈镜头是否兼容的问题。但当工程中的监控点在室外时，采用带自动光圈的镜头是必要的，因为室外的光线的动态范围变化较大，夏日阳光下环境照度达50000Lx－100000Lx；夜间路灯时仅为10Lx，变化幅度相当大。在这种情况下摄像机无论是否具有自动调整灵敏度功能即通过摄像机本身的电子快门已不可能适应这么宽的照度范围，也就无法达到控制图像效果的作用。　　在电视监控系统中如何根据现场被监视环境，正确选用摄像机镜头是非常重要的，因为它直接影响到系统组成后在系统末端监视器上所看到的被监视面画的效果能否满足系统的设计要求(就画面范围或图像细节而言)，所以正确的选用摄像机镜头可以使系统得到最优化设计并可获得良好的监视效果。
    摄像机镜头就光圈而言可分为手动光圈镜头及自动光圈镜头两种，就焦距而言又可分为定焦镜头及变焦镜头两种。下面就以使用环境的不同谈如何正确选用摄像机镜头。
   1、手动、自动光圈镜头的选用
   2、手动、自动光圈镜头的选用取决于使用环境的照度是否恒定。
对于在环境照度恒定的情况下，如电梯轿箱内、封闭走廊里、无阳光直射的房间内，均可选用手动光圈镜头，这样可在系统初装调试中根据环境的实际照度，一次性整定镜头光圈大小，获得满意亮度画面即可。对于环境照度处于经常变化的情况，如随日照时间而照度变化较大的门厅、窗口及大堂内等，均需选用自动光圈镜头(必须配以带有自动光圈镜头插座的摄像机)，这样便可以实现画面亮度的自动调节，获得良好的较为恒定亮度的监视画面。
    于自动光圈镜头的控制信号又可分为DC及VIDEO控制两种，即直流电压控制及视频信号控制。这在自动光圈镜头的类型选用上，摄像机自动光圈镜头插座的连接方式上，以及选择自动光圈镜头的驱动方式开关上，三者注意协调配合好即可。2、定焦、变焦镜头的选用
定焦、变焦镜头的选用取决于被监视场景范围的大小，以及所要求被监视场景画面的清晰程度。
镜头规格(镜头规格一般分为1/3;、1/2;和2/3;等)一定的情况下，镜头焦距与镜头视场角的关系为：镜头焦距越长，其镜头的视场角就越小(见图1所示)；在镜头焦距一定的情况下，镜头规格与镜头视场角的关系为：镜头规格越大，其镜头的视场角也越大。所以由以上关系可知：在镜头物距一定的情况下，随着镜头焦距的变大，在系统末端监视器上所看到的被监视场景的画面范围就越小，但画面细节越来越清晰；而随着镜头规格的增大，在系统末端监视器上所看到的被监视场景的画面范围就增大，但其画面细节越来越模糊。在镜头规格及镜头焦距一定的前提下，CS型接口镜头的视场角将大于C型接口镜头的视场角。镜头视场角可分为图像水平视场角以及图像垂直视场角，且图像水平视场角大于图像垂直视场角，通常我们所讲的视场角一般是指镜头的图像水平视场角。在狭小的被监视环境中如电梯轿箱内，狭小房间均应采用短焦距广角或超广角定焦镜头，如选用镜头规格为1/2;，CS型接口，镜头焦距为3.6mm或2.6mm镜头，其镜头的视场角范围足以覆盖整个近距离狭小被监视空间。也可根据现场实际情况选用手动变焦镜头,如日产HGD T2Z2814CS－2镜头，这种镜头为1/3;CS型接口手动光圈镜头，其焦距2倍可调(手动调焦)。调焦范围为2.8～6.0mm，视场角变化范围为96°～47.2°，这种镜头非常适合在狭小的被监视环境中使用，在使用时可方便地根据实际需要，对于一般变焦(倍)镜头而言，由于其最小焦距通常为6.0mm左右，故其变焦(倍)镜头的最大视场角为2.0;左右，如将此种镜头用于这种狭小的被监视环境中，其监视死角必然增大，虽然可通过对前端云台进行操作控制，以减少这种监视死角，但这样必将会增加系统的工程造价(系统需增加前端解码器、云台、防护罩等)，以及系统操控的复杂性，所以在这种环境中，不宜采用变焦(倍)镜头。在开阔的被监视环境中，首先应根据被监视环境的开阔程度，用户要求在系统末端监视器上所看到的被监视场景画面的清晰程度，以及被监视场景的中心点到摄像机镜头之间的直线距离为参考依据，在直线距离一定且满足覆盖整个被监视场景画面的前提下，应尽量考虑选用长焦距镜头，这样可以在系统末端监视器上获得一幅具有较清晰细节的被监视场景画面。在这种环境中也可考虑选用变焦(倍)镜头(电动三可变镜头)，这可根据系统的设计要求以及系统的性能价格比决定，在选用时也应考虑两点：(1)在调节至最短焦距时(看全景)应能满足覆盖主要被监视场景画面的要求；(2)在调节至最长焦距时(看细节)应能满足观察被监视场景画面细节的要求。通常情况下，在室内的仓库、车间、厂房等环境中一般选用6倍或者10倍镜头即可满足要求，而在室外的库区、码头、广场、车站等环境中，可根据实际要求选用10倍、16倍或20倍镜头即可(一般情况下，镜头倍数越大，价格越高，可在综合考虑系统造价允许的前提下，适当选用高倍数变焦镜头)。3、正确选用镜头焦距的理论计算
摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化，覆盖景物镜头的焦距可用下述。

公式计算：
   f：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度
举例说明：
镜头选择镜头按功能和操作分类：

  1、摄取静态目标的摄像机，可选用固定焦距镜头，当有视角变化要求的动态目标摄像场合，可选用变焦距镜头。镜头焦距的选择要根据视场大小和镜头到监视目标的距离而定。

根据以上公式，

当船只外形长度为30米时，采用1/2CCD摄像机(水平6.4mm)，15000米监控时，拉到1500mm焦距，目标基本上占到满屏监控；

2、选择镜头焦距时，必须考虑摄像机图像敏感器画面的尺寸，采用1/2;镜头，垂直X水平尺寸为3X4的方位比，而四种模式摄像机对应于某一个镜头，则下一个模式正好与它上一个模式摄像机相差一个镜头焦距的档次。

3、对景深大、视场范围广的监视区域及需要监视变化的动态场景，一般对应采用带全景云台的摄像机，并配置电动变焦距带自动光圈镜头。

4、配合透雾摄像机使用时，因为透雾是感应红外线实现的，但是可见光与红外光成像焦点不同，这就需要镜头具有红外焦点修正功能。

5、使用电荷耦合器件时，一般均应选择自动光圈镜头，对于室内照度恒定或变化很小的时可选择手动可变光圈镜头。

6、摄像机镜头应从光源方向对准监视目标，避免逆光。镜头的焦距和摄像机靶面的大小决定了视角，焦距越小，视野越大，焦距越大，视野越小。若要考虑清晰度，可采用电动变焦距镜头，根据需要随时调整。

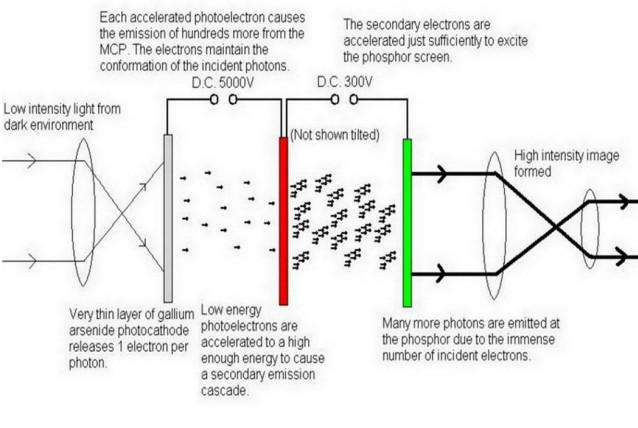

7、通光量：镜头的通光量是用镜头的焦距和通光孔径的比值(光圈)来衡量的，一般用F表示。在光线变化不大的场合，光圈调到合适的大小后不必改动，用手动光圈镜头即可。在光圈线变化大的场合，如在室外，一般均需要自动光圈镜头。 （光电子成像方式图）· CCD彩色摄象机的主要技术指标 1. CCD尺寸，亦即摄象机靶面。原多为1/2英寸，现在1/3英寸的已普及化。
