建设目标
本项目的实施目标是拓展国家海洋局建设的海域使用动态监视监测系统的监视监测功能，弥补卫星航空遥感和地面移动监测的不足，为海域海域管理提供全天时、全天候、不间断的海域实际状况与动态变化信息，最终实现海域海域管理的科学化、系统化、实时化、可视化。具体来说，要达到如下目标：
1、具备一般视频监控系统所具备的记录、存贮涉海信息功能。
2、监控范围非常广，基本能覆盖所有用海项目。本项目要求采用特殊摄像头，其监控范围半径白天12公里，夜晚7公里，同时拟采用的摄像头载体为高精度重载云台，可水平360度、向上20度、向下70度旋转。
3、能借助红外摄像功能，实现24小时的无间断监控。本项目拟采用红外摄像仪作为前端信息采集的主要工具，其不但白天能采集海面图像信息，晚上也能借助红外仪的夜视功能对海面情况进行高精度的采集，记录所有夜晚进行的非法填海、用海过程，给出非法倾废船只类型、数量、出现时间和所在海域位置以及排污情况，同时提供赤潮、漏油等海洋事故第一手资料，弥补人工监视监测的不足，真正实现24小时远距离无间断监控。
随着安全信息化发展，传统的监控设备由于监控范围小、解晰度低、夜视能力差等问题已经不能满足海域大面积安全管理的应用需求。近年来由于红外热成像及激光照明技术的发展和大变倍镜头的应用，可以实现几倍或几十倍于传统监控设备的观察范围和夜视能力并逐渐得到了用户认可，并逐步开始应用于不同需求行业，如边海防、油田防盗、渔政管理等。本公司借鉴国外先进技术，研制的远距离夜视监控系统具有全天候、跟踪速度快、覆盖面广、作用距离远、图像稳定清晰的特点，能为海面安全防范提供装备技术上的强力支持。
海域管理全天候监控系统是针对海域安全、海面监测、海岛监控、船舶管理的需要而设计的视频监控综合处理系统，它集成了高性能成像系统和定位云台控制系统。该系统的前端采集设备安装在海域、港口岸边，采用光缆或其它通讯线路进行传输，显示录像设备安装在海事监控中心。
2、系统特点
本方案采用了先进的机械传动技术和计算机图像处理及控制技术，能有效地降低强风对前端设备造成的损伤获得稳定的图像。该系统可以根据用户的要求，灵活选配多种规格的光学大倍数变焦镜头、CMOS摄像机、红外热像仪、主动激光照明器。系统具有如下特点：
采用高端图像传感器和智能图像处理，显著提高产品性能；
利用先进的智能视频分析处理技术，对指定监测区域内进行识别报警，做警戒线、警戒区入侵检测等；
组合使用多种主被动光学传感器，无论是在晴朗的白天、漆黑的夜间，都能有效发现、捕获目标；
摄像系统采用先进的纳米波透雾技术，在雾天可透雾成像；
红外热成像具有大面积夜视探测能力，海面上任何目标都能尽收眼底，可选配激光主动照明夜视进行目标的细致观察；
采用先进的云台传动机构，提升抗震、抗风性能，图像稳定清晰，目标跟踪灵活；
野外设备防盗报警装置，可对各监控点附近区域进行红外探测和视频监控，有人入侵或破坏设施，系统可自动报警；
采用标准化、模块化设计技术，扩展性好，维修方便；
采用“三防”、密封设计技术，利于恶劣环境长期使用；
全中文监控控制界面，操作直观方便。
设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作简便易学。
经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一套完整的系统管理策略，可以保证系统的运行安全。
开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可与消防、防盗报警系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
《建筑智能化系统工程设计标准》（DB32/191-1998）
《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
《民用建筑电气设计规范》（JGJ/T16-92）
《民用闭路监视电视系统工程技术规范》(GB/50198-94)
《GB 16796-1997 安全防范报警设备 安全标求和试验方法》
《系统接地的型式及安全技术要求》（GB14050-93）
《安全防范工程程序与要求》（GA/T75-94）
《安全防范工程验收规则》（GA/T308-2001）
《工业电视系统工程设计规范》(GBJ 115)
《安全检查防范系统通作图形符号》（GA/74-94）
《消防联动控制设备通用技术条件》（GB 16806—1997）
系统作用
本系统的实施目标是拓展国家海洋局建设的海域使用动态监视监测系统的监视监测功能，弥补卫星航空遥感和地面移动监测的不足，为海域管理提供全天时、全天候、不间断的海域实际状况与动态变化信息，最终实现海域管理的科学化、系统化、实时化、可视化。具体来说，要达到如下目标：
1、 具备一般视频监控系统所具备的记录、存贮涉海信息功能。
2、监控范围非常广，基本能覆盖海域所有用海项目。本系统要求采用特殊远距离成像系统：高清晰CMOS摄像机搭配长焦距透雾镜头；远红外热成像系统；激光辅助照明系统；高精度重载云台系统（具有坐标定位功能、预置位功能、配合GIS信号后联动跟踪目标功能）；高密度IP66防护罩系统等组成，其监控范围白天12公里，夜间7公里。
3、 能配合GIS信息系统，实现远距离测量和预警功能（作为二期工程，本次系统建设中预留接口，并且云台系统具有与GIS系统结合接口）。通过加入海域海洋地理信息数据，可以对监控范围内任意目标显示具体准确的位置信息，并可初步量算用海、填海面积。
4、 系统建成后能配合航空遥感、地面监测、海洋浮标、海洋执法系统等项目，进一步形成一个海陆空交叉的全方位全天候的、多手段、多系统的综合性海洋监控平台，实现海域使用、海洋环境的实时查询、状况分析和动态演示，并在此基础上，建立规范化信息服务系统，并通过信息平台，向社会发布与我市民生息息相关的有关监测预警数据信息。
3.2系统主要功能
海面全天候监控系统的主要功能如下：
通过在海域、港口沿海岸线安装的全天候监控设备，全天候24小时成像，实时远距离监控海域及沿岸安全状况；
搭配智能视频处理设备，具有视频分析识别报警功能，能够对重点监测区域进行警戒线、警戒区船只检测，对于满足条件的非法航行目标进行区分自动报警，为及时执法行动提供依据；
在监控指挥中心采用视频综合管理软件，实现对全程各监控点多画面实时监控、录像、远程遥控、报警处理和权限分配；
有突发事件可以及时调看现场画面并进行实时录像，记录事件发生时间、地点、及时报警联动执法部门进行处理，事后可对事件发生视频资料进行查询分析；
1、昼夜成像功能
可见光成像系统的彩色模式非常适合天气晴朗、能见度良好的状况下对海面不少于10公里范围内的观察监视识别，黑白模式则具有优良的透雾性能和较高的视频分辨率，对于海上雾气有很好的透过成像性能；同时系统搭配了红外热成像摄像机，可以在夜间或雨雾天气远距离大范围成像（不少于5公里范围内），可以有效解决其它夜视系统难以搜索海上目标，无法大面积夜视成像的缺点；夜间如需对目标细致观察成像，则可选激光照明设备，实现零照度环境2公里范围内清晰监控海岸线、海域附近人员、车辆、船只等定点部位目标活动状态；
2、三维遥控全方位监视，并可实现大倍数变焦
该系统操作十分方便。通过软件鼠标点击或三维操纵键盘可以对监控范围内目标进行搜索、观察和监视，对需要重点监视的目标可放大特写、抓拍图片等操作。
3、智能图像分析处理设备，警戒报警
具有视频图像自动识别、分析与处理能力的智能化数字视频监控，不间断自动分析摄像机画面，自动发现入侵目标后立刻向监控人员发出声光告警，提醒其进行现场处理。同时通知智能监控系统自动启动录像，并且能设定在自动录像内容中保留发现告警事件之前指定时间长度的录像。
完全基于DSP的嵌入式智能分析，无须后端PC处理；
完美组合智能分析和视频服务器功能，支持智能分析以模拟视频OSD方式输出；
支持Web远程配置、显示和控制，使用方便；
可靠检测各种超慢速和超快速目标及多种行为模式；
具有三维检测、跟踪和识别能力，可以识别目标的大小、远近和空间位置关系。
4、具有良好的长期工作稳定功能
前端采集设备采用一体化安装结构，具有风阻小，抗震、抗风能力强的优点；采用内部齿轮箱传动机构配合减震装置能够有效地降低强风、震动对设备工作的影响，从而保持光电摄像系统的稳定，得到清晰、稳定的图像，而且保证目标图像始终在电视屏幕上而不丢失。
5、具有电动变倍、聚焦、激光扩束等光学参数调整功能
可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要，搭配激光夜视时，镜头变倍与激光发射角度同步控制，非常适合对远距离目标快速捕捉。
6、采用三防处理，密封防水结构，有利于室外环境长期使用。
7、具有多画面监控、权限分配、抓图、实时硬盘录像等功能；
系统设计
4.1.1 系统结构
海域使用远程昼夜海域管理视频监控系统由前端远距离信号采集系统、信息传输子系统、控制中心子系统以及相应软件子系统四部分组成，是一个综合运用自动控制技术、计算机技术、数字光纤传输技术以及相关的专业分析软件、电子实时显示网络所组成的监测体系。
4.1.2系统组成

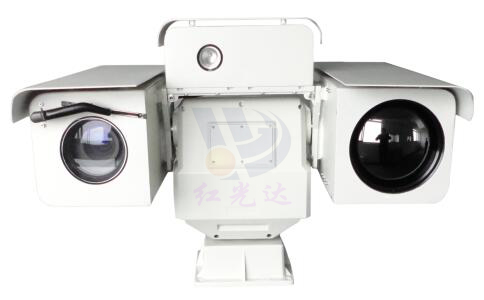

前端采集摄像系统由高性能可见光摄像传感器、红外热成像摄像机、近红外激光照明器、云台护罩一体化系统等组成。
可见光摄像传感器由二可变大倍数高清晰透雾镜头和高性能高清晰CMOS透雾摄像机组成。
红外热成像用于浓雾天气及夜间大面积固定焦距摄像，不受天气因素、环境光线影响；可视距离不少于5公里。
云台护罩一体化：由重载变速云台及解码器搭配一体化三视窗防护罩组成。
红外激光照明器：可选，由近红外激光光源、电源控制系统及光束控制机构组成。为可见光摄像系统夜视提供辅助照明，照明距离3公里。
智能图像识别处理设备：主要完成前端模拟信号的数字化编码以及智能视频实时分析识别，对指点监控区域进行警戒，自动报警。
传输部分包括：传输介质光缆、3G网络系统、卫星传输系统、光电转换、网络编码设备等。
室内显控设备包括高性能视频流服务器、视频智能分析报警软件、三维操控键盘（带操控杆），以及液晶显示屏，数字矩阵切换，电视墙或大屏幕显示系统。
系统的组成原理框图如下图所示。

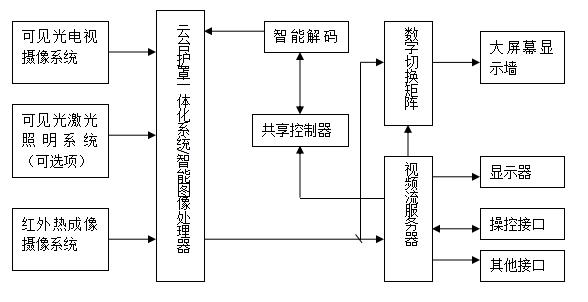

系统组成原理框图
